关于微距摄像头拍摄问题的相关计划
时间：2020.11.01 15:00:00
内容：规划如何部署微距摄像头等基本硬件设施可以最大性价比的达到理想图像数据采集效果
人员：乔金明，李斌
地点：南京理工大学理学院826
在整理过程中可能需要考虑的问题（摄像头端需要防水）
- 摄像头需要连接的操作系统是否有要求
- 对摄像头是否有额外二次开发的功能定制，例如控制焦距、像素等（直连/SDK）
- 对摄像头是否有硬性的驱动安装或者操作软件的需求
- 对摄像头的像素与放大倍数是否有要求
- 摄像头是否有自动对焦的要求
- 对摄像头的微距距离范围是否有要求
- 对摄像头的拍摄范围是否有要求
- 对摄像头是否广角拍摄/无畸变拍摄是否有要求
- 对摄像头连接操作系统的硬件接口是否有要求
- 对摄像头拍摄的图像颜色通道是否有要求（彩色/黑白）
- 摄像头是否需要加装白/其他颜色的灯
- 摄像头加装灯的功率是否有要求
- 摄像头加装灯后拍摄的亮斑处理问题（铁质/塑料表面反光）
- 摄像头如果不通过自己加装灯的补光问题
- 摄像头额外补灯布线与加装电源问题
- 摄像头补灯是需要控制还是常亮问题
- 传输线转换器与扩展坞问题
- 远距离传输信号的电压与收集器大电流问题
历史方案
- 方案一
- 通过USB转网线接口扩展传输线的长度，传输线后端通过网线转USB供USB扩展坞连接，扩展坞独立供电，每个扩展坞连接带灯摄像头组模
- 配置一组成本[参考]：10（接头转换器）+50/n（网线）+30/n（扩展坞）+200（摄像头）=230元
- 优点：节约布线，传输效率高，节约收集器接口
- 缺点：收集器电流大，微距摄像头无法分离太远
- 方案二
- 通过分线器分开多条网线，每条网线独立连接一套带灯摄像头组模
- 配置一组成本[参考]：200/n（分线器）+50（网线）+200（摄像头）=280元
- 优点：微距摄像头可以随意分布，节约收集器接口
- 缺点：布线多，额外收集器成本
改进策略
- 通过带信号放大器的USB延长线代替网线，由USB扩展坞代替分线器
- 摄像头放弃板子，直接使用硬件镜头与数据接口
- 使用常亮灯/可控制灯代替附加布线补光灯
- 方案三
- 通过USB延长线连接每一个摄像头，摄像头通过自带补光灯补光
- 配置一组成本[参考]：50（USB延长线）+10（接口转换器）+50（摄像头）=110元
- 优点：摄像头之间不干扰，性价比高
- 仍要解决的问题：补光效果，收集器电流
- 方案三

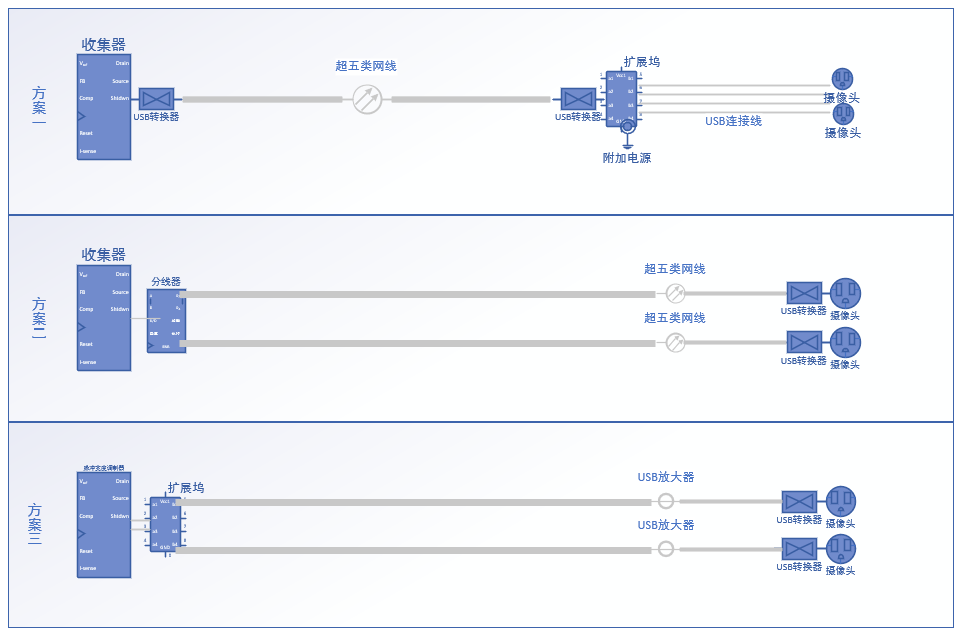

各个方案示意图
-
各个方案示意图
